OSPラベラーのスタンダード
視認性の良い操作パネルを搭載
LA-5M 上貼機
ラベラー表面をフラットにすることによって清掃しやすくし、クリーンな作業環境に貢献します。
ラベラー表面をフラットにすることによって清掃しやすくし、クリーンな作業環境に貢献します。
About labeling
貼り付けについて
貼付け容器
貼付け位置
Device introduction video
機器紹介動画

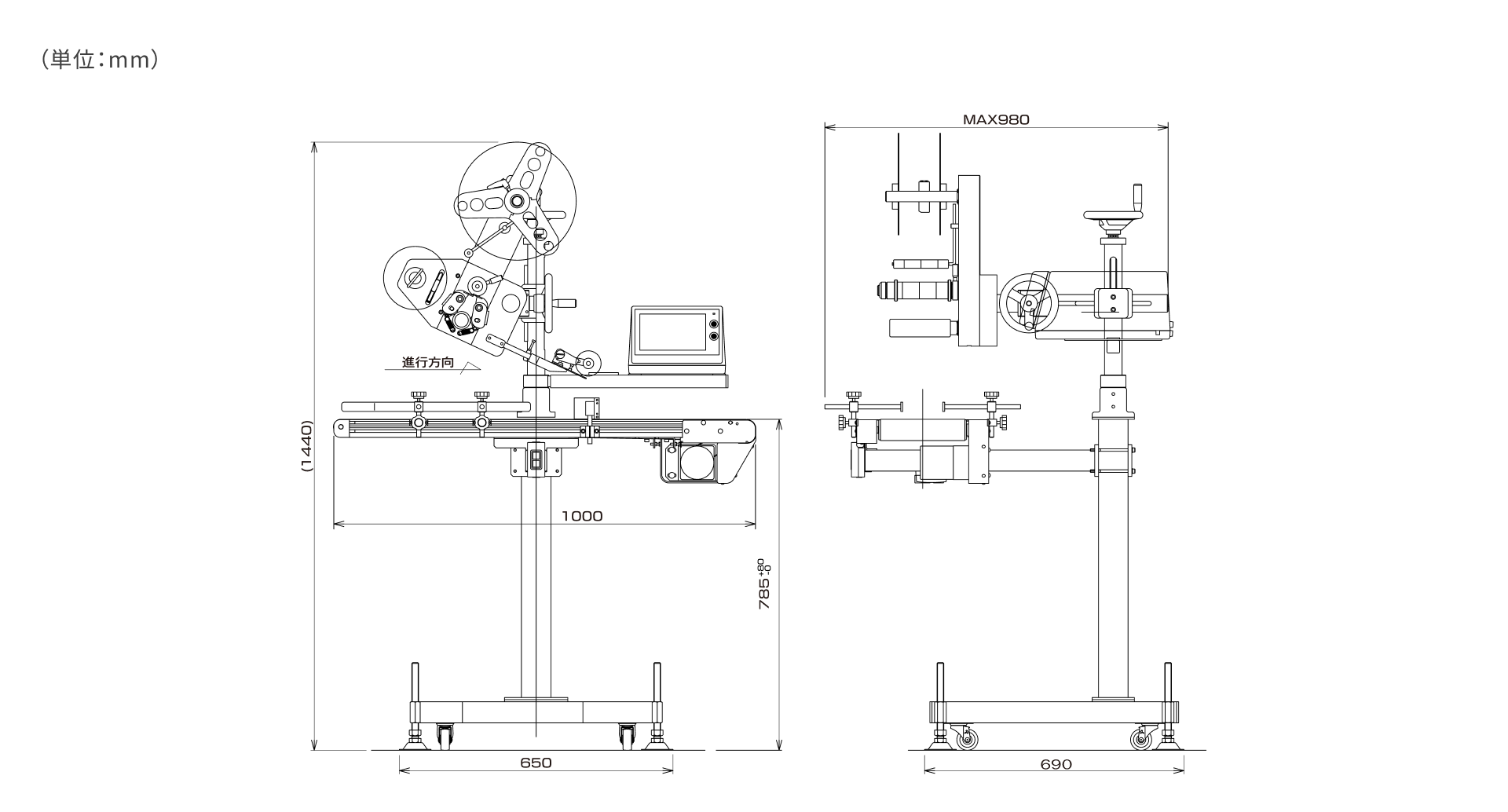

Outline of the Product
外形寸法図
Specification
仕様
- 型式
- LA-5M 上貼機（右搬送/左搬送）
- 処理能力
- 120枚/分（ワークピッチ175mmの場合）
- 品種登録数
- 100品種
- コンベヤ仕様
- ベルト幅
- 200mm
- 長さ
- 1,000mm
- 高さ
- 785mm（+80mm、-0mm）
- 搬送速度
- 21.3m/分（50Hz）、25.5m/分（60Hz）
- 駆動方式
- ACサーボモータ
- 外形寸法
- 1,000（幅）×980（奥行）×1,400（高さ）mm
- 質量
- 約80kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大500W
Paper specification
ラベル仕様
- 台紙幅
- 15mm～120mm（オプションにて240mmまで対応可能）
- ラベル長
- 15mm～300mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（ミラーコート紙K8NS7にて約380m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
※先端と後端各1mmの印字品質は保証できません。
※1但し、幅25mm〜50mmのタグ紙において最大0.263mmとする。
Option list
オプション一覧
印字機
お客さまのご要望にお応えした印字プリンタをラベリングシステムに搭載できます。
詳細はお問合せください。
詳細はお問合せください。

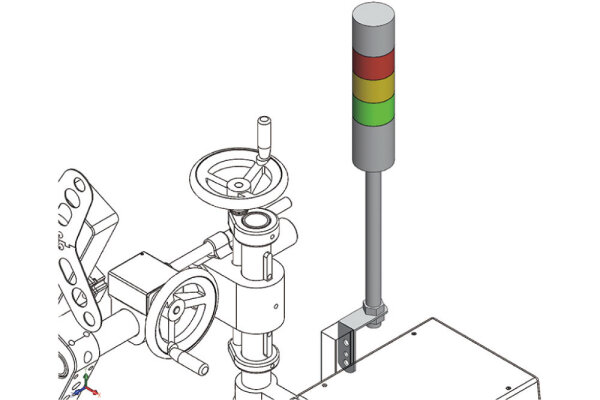

シグナルタワー
各種通知としてご利用いただけます。ブザー付きの物もご用意しております。
印字検査装置
貼り付け検査装置

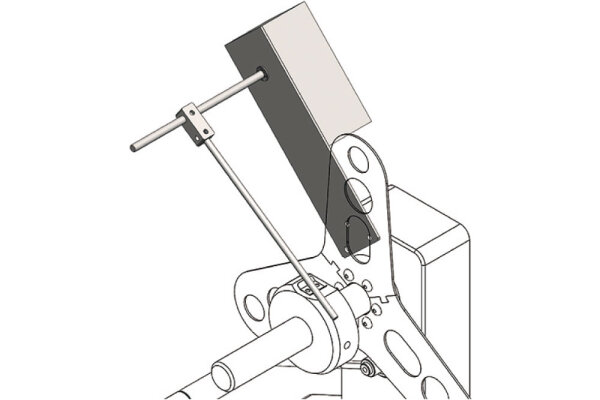

ラベル残量検知機能
ラベルが少なくなるとお知らせします。
List of brochures
![LA-5 SERIES上貼機カタログ[PDF 533KB]](/images/products/labeling/la-5m_top_pasting/img-la-5m_top_pasting07.jpg)

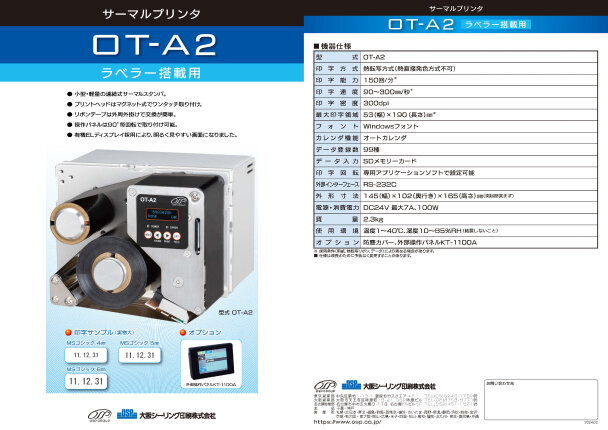

![サーマルプリンタ カタログ[PDF 93KB]](/images/products/labeling/ot-a2.jpg)
