あらゆるワークの側面にラベルの貼り付けを実現
LA-5M-SCH 横貼機
手作業では難しい円筒・角筒容器の側面へのラベル貼り付けを高精度に実現できます。

手作業では難しい円筒・角筒容器の側面へのラベル貼り付けを高精度に実現できます。
About labeling
貼り付けについて
貼付け容器
貼付け位置
容器テーパの強いものや変形容器はサイズが変動する可能性があります。別途ご相談ください。
Device introduction video
機器紹介動画

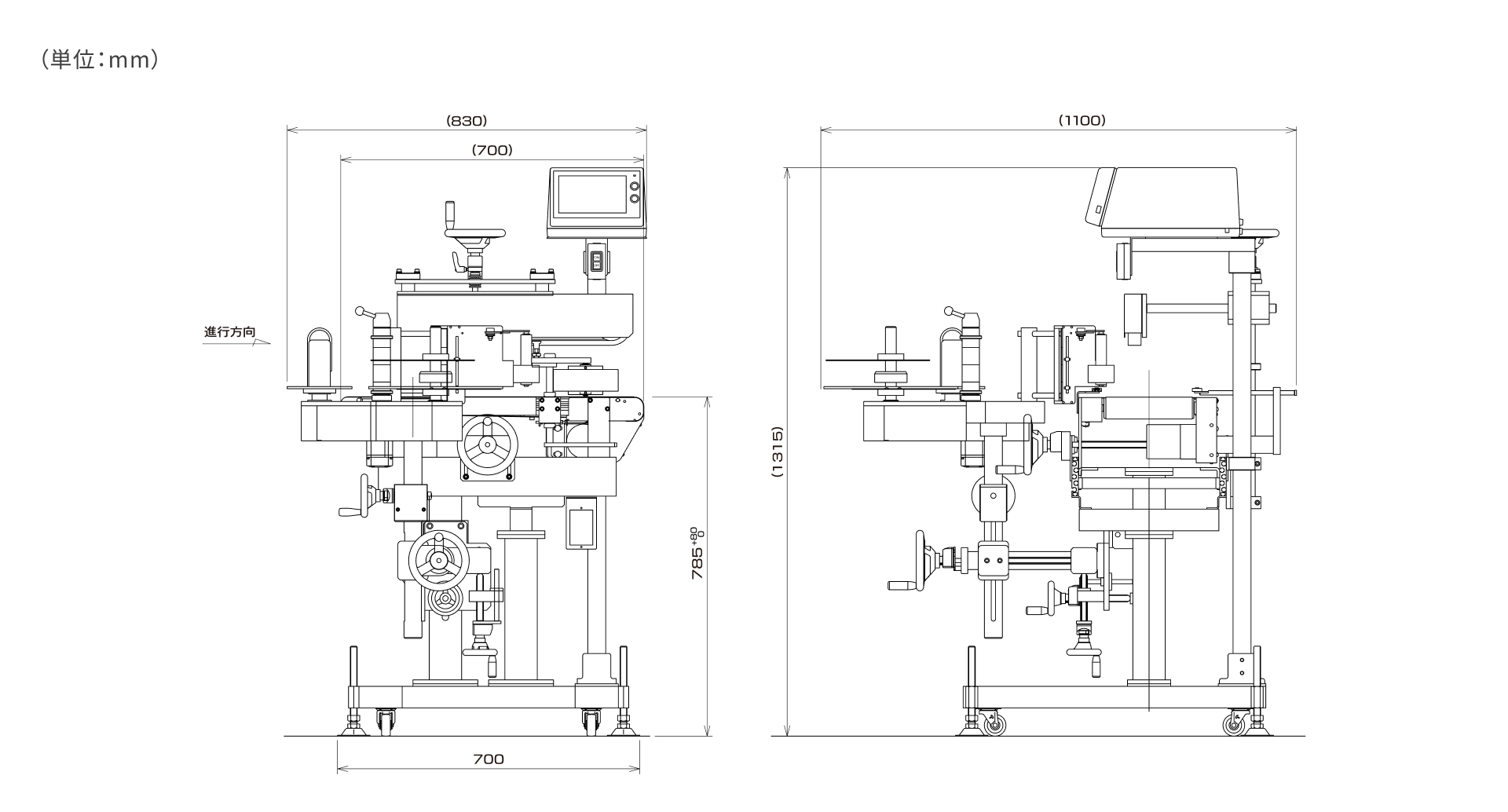

Outline of the Product
外形寸法図

Specification
仕様
- 型式
- LA-5M-SCH
- 処理能力
- 80枚/分(ワークピッチ260mmの場合)
- 品種登録数
- 100品種
- 駆動方式
- ACサーボモータ
- コンベヤ仕様
- ベルト幅
- 200mm
- 長さ
- 700mm
- 高さ
- 785mm(+80mm、-0mm)
- 搬送速度
- 21.3m/分(50Hz)、25.5m/分(60Hz)
- 外形寸法
- 830(幅)×1,100(奥行)×1,315(高さ)mm
- 質量
- 約150kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大500W
Paper specification
ラベル仕様
- 台紙幅
- 25mm~60mm
- ラベル長
- 15mm~200mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm(ミラーコート紙K8NS7にて約380m巻き)
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き(オプション)
Option list
オプション一覧

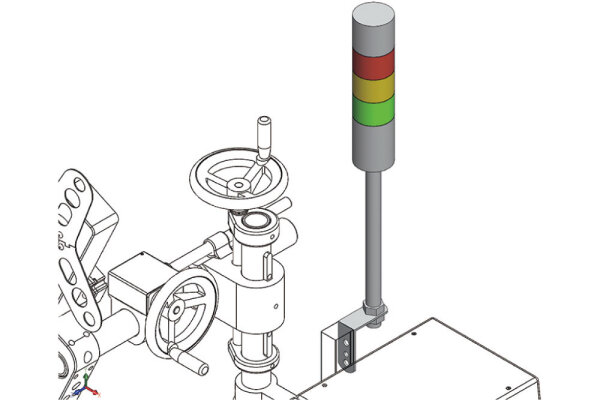

シグナルタワー
各種通知としてご利用いただけます。ブザー付きの物もご用意しております。

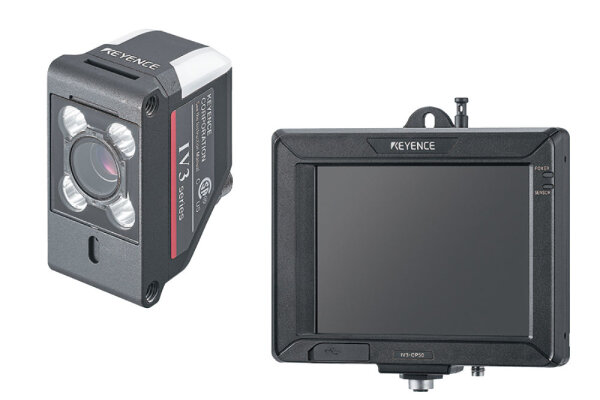

印字検査装置

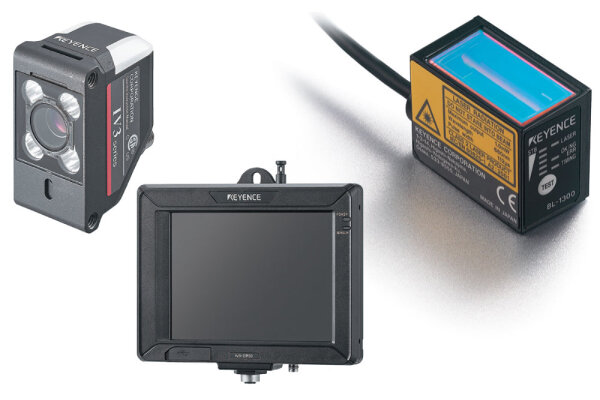

貼り付け検査装置

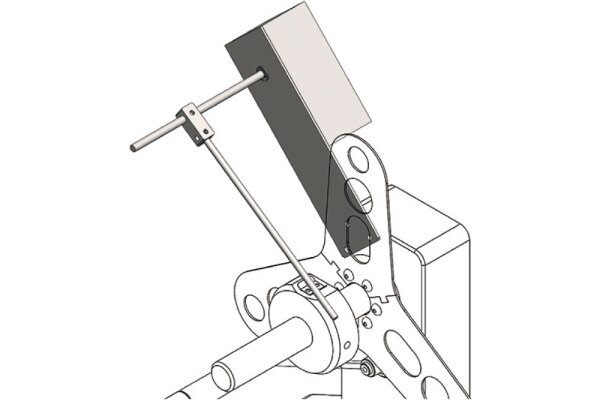

ラベル残量検知機能
ラベルが少なくなるとお知らせします。

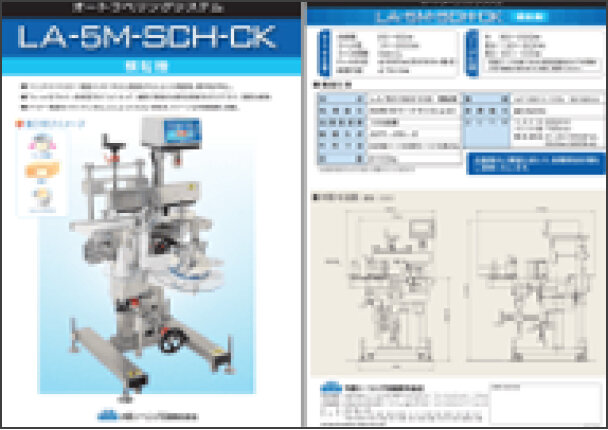

List of brochures
