省スペースタイプの二枚貼り円筒貼りラベラー
LA-5M RFB 小型円筒二枚貼機
コンパクトな設計で省スペースでの作業にも対応が可能。
操作も簡単で小ロット商品へのシールの二枚貼りに最適です。
操作も簡単で小ロット商品へのシールの二枚貼りに最適です。
コンパクトな設計で省スペースでの作業にも対応が可能。
操作も簡単で小ロット商品へのシールの二枚貼りに最適です。
操作も簡単で小ロット商品へのシールの二枚貼りに最適です。
Features of OSP's Label
貼り付けについて
貼付け容器
貼付け位置
Device introduction video
機器紹介動画

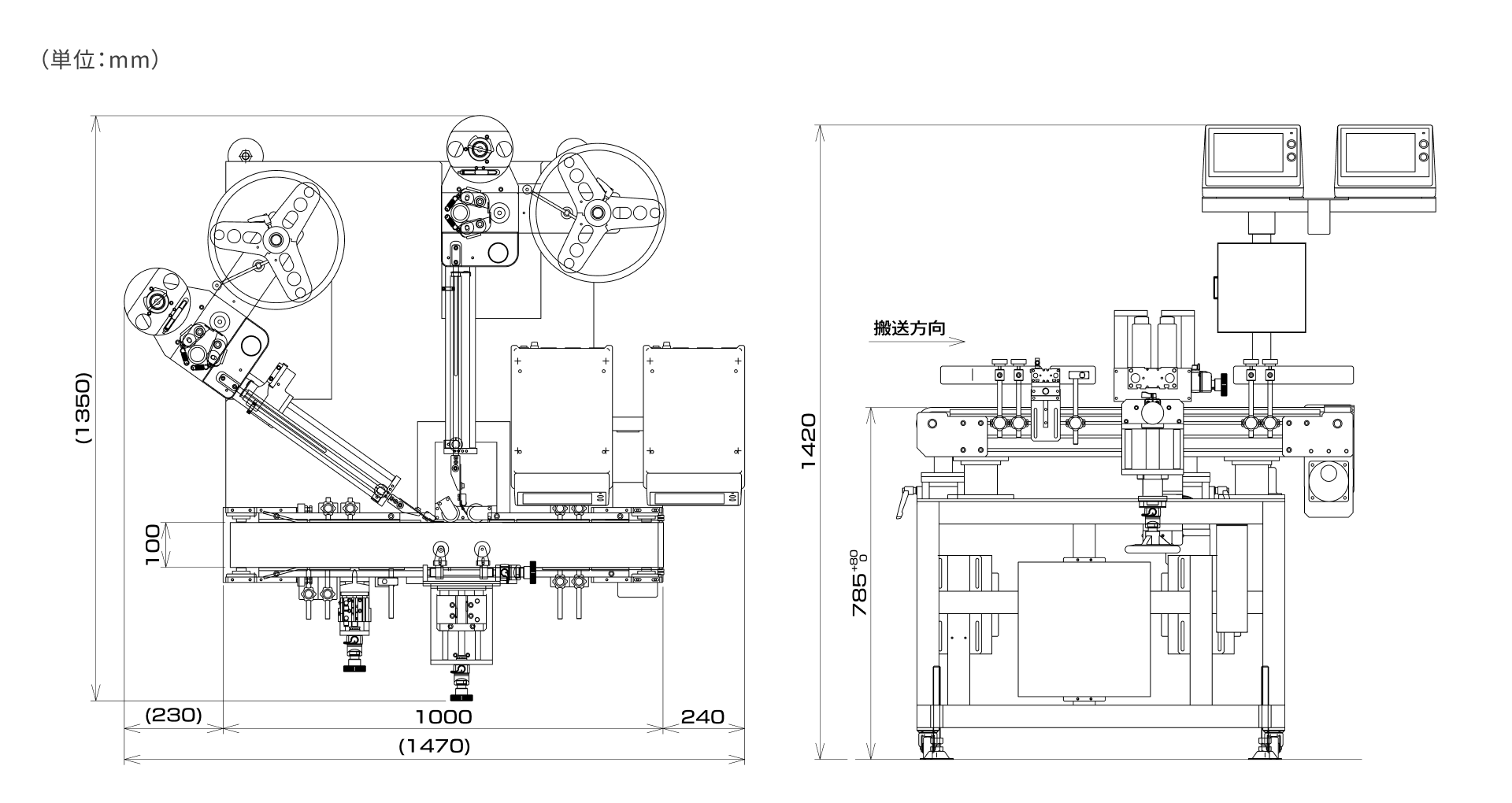

Outline of the Product
外形寸法図
Specification
仕様
- 型式
- LA-5M RFB 小型円筒二枚貼機
- 処理能力
- 20個/分 （ø60mmワークの場合）
- 駆動方式
- ACサーボモータ
- コンベヤ仕様
- トップチェーン幅
- 100mm
- 長さ
- 1,000mm
- 高さ
- 785mm（+80mm、-0mm）
- 搬送速度
- 10.0m/分（50Hz）、10.0m/分（60Hz）
- 外形寸法
- 1,470（幅）×1,350（奥行）×1,420（高さ）mm
- エア使用量
- 約10L/分
- 質量
- 約220kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大1kW
Paper specification
ラベル仕様
- 台紙幅
- 30mm～100mm
- ラベル長
- 35mm～110mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（ミラーコート紙K8NS7にて約380m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
Work piece specification
ワーク仕様
- 直径
- ø45mm～100mm
- 高さ
- 50mm～400mm
※ワーク仕様は参考です。ワーク形状・寸法に依存しますので必ずご相談ください。
Option list
オプション一覧

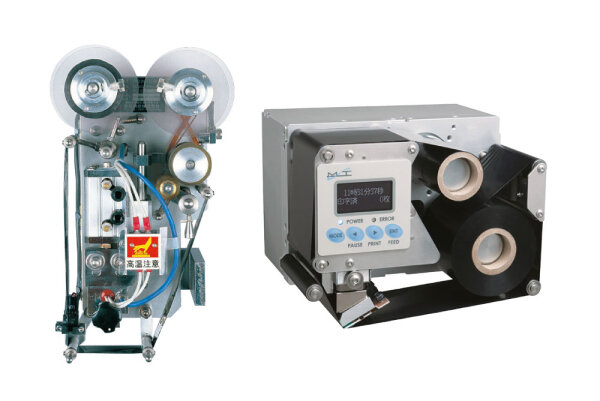

印字機
お客さまのご要望にお応えした印字プリンタをラベリングシステムに搭載できます。
詳細はお問合せください。
詳細はお問合せください。
切離装置

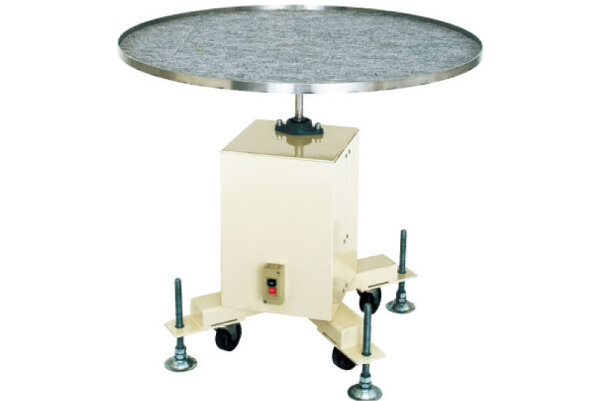

ターンテーブル
ラベル貼り付け済の製品を省スペースで溜めておくことができます。
