横・角・全周まで
コの字貼りの標準機
LA-5M 縦コの字貼機
表示と封緘を同時にできる1枚2役の帯ラベルを貼り付けできるラベラーです。
各種ラベルを上、横、全周に貼り付けできます。
※写真の後ろ曲げ機はオプションとなります。
About labeling
貼り付けについて
貼付け容器
貼付け位置
Device introduction video
機器紹介動画

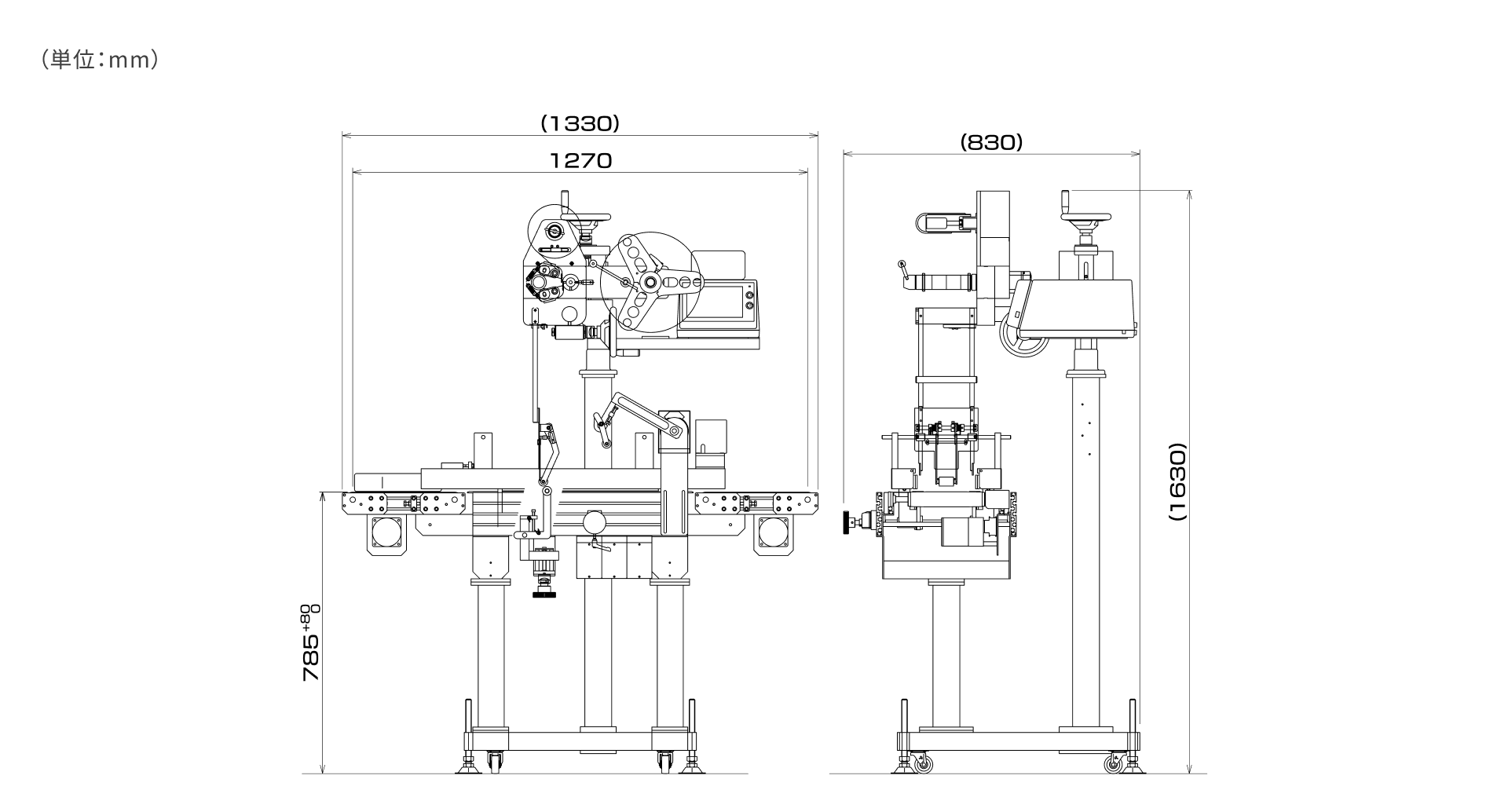

Outline of the Product
外形寸法図
Specification
仕様
- 型式
- LA-5M 縦コの字貼機（右搬送/左搬送）
- 処理能力
- 30枚/分（ワークピッチ600mmの場合）
- 品種登録数
- 100品種
- コンベヤ仕様
-
- 出入口コンベヤベルト幅
- 200mm
- 長さ
- 1,330mm
- 高さ
- 785mm（+80mm、-0mm）
- 搬送速度（入口コンベヤ）
- 可変速
- 搬送速度（サイドコンベヤ）
- 可変速
- 搬送速度（出口コンベヤ）
- 20.1m/分（50Hz）、24.1m/分（60Hz）
- 外形寸法
- 1,330（幅）×830（奥行）×1,630（高さ）mm
- エア使用量
- 約10L/分（後ろ折り曲げオプション使用時）
- 質量
- 約120kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大600W
Label specification
ラベル仕様
- 台紙幅
- 25mm～60mm
- ラベル長
- 40mm～300mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（ミラーコート紙K8NS7にて約380m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
Option list
オプション一覧

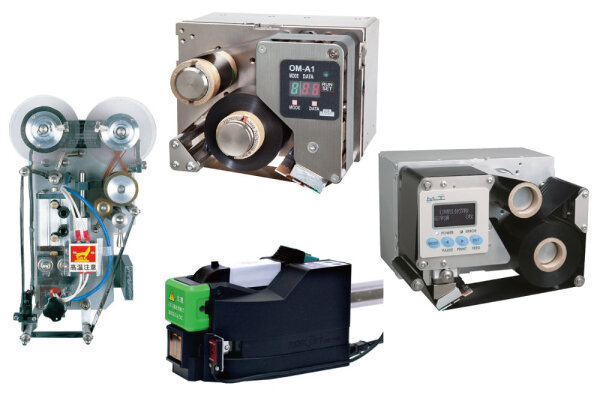

印字機
お客さまのご要望にお応えした印字プリンタをラベリングシステムに搭載できます。詳細はお問合せください。

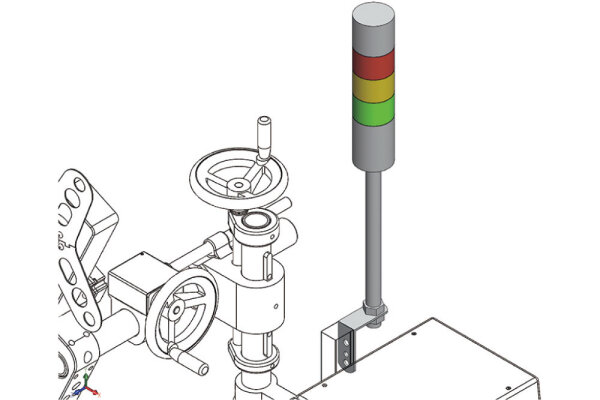

シグナルタワー
各種通知としてご利用いただけます。ブザー付きの物もご用意しております。

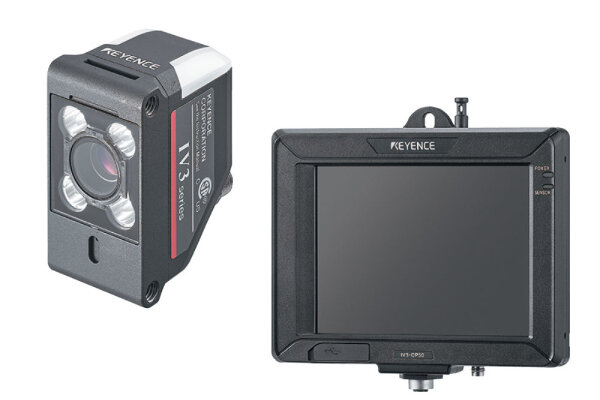

印字検査装置

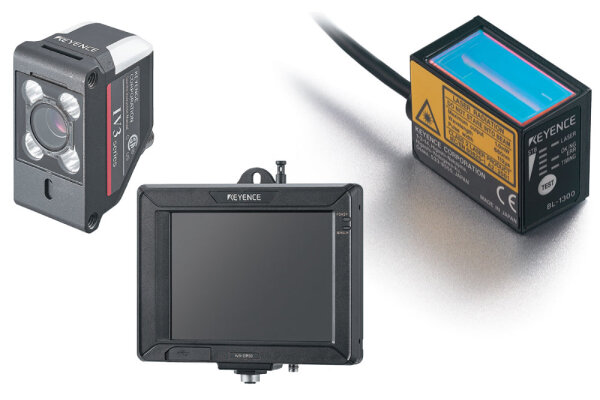

貼り付け検査装置

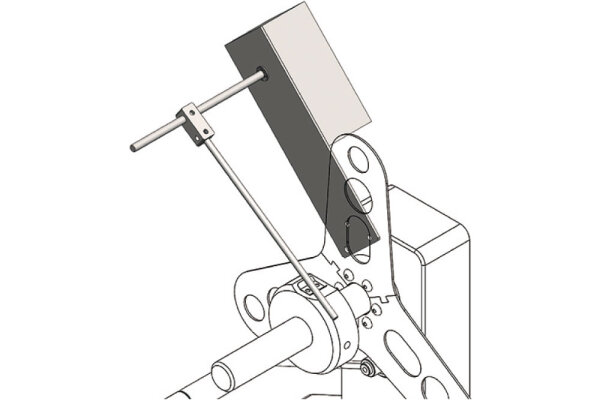

ラベル残量検知機能
ラベルが少なくなるとお知らせします。

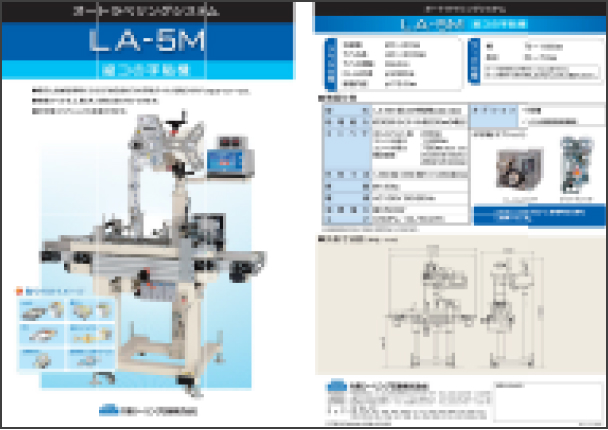

List of brochures
パンフレット一覧
よくあるご質問
| 印字機は搭載できますか？ | 活字方式の「ホットプリンタ」、または活字交換が不要な「サーマルプリンタ」をオプションでお選びいただけます。 |
|---|---|
| 印字機でバーコードを印字できますか？ | ラベラーに搭載できる印字機では、バーコードを印字できません。 バーコード印字が必要な場合は、LA-8 SERIESをお使いください。 |
| 全周に巻くことはできますか？ | 長さ300mm以内のラベルであれば、全周に巻くことができます。１枚のラベルでデザイン、表示、封緘を行うことができます。 |
| ワークのサイズ・形状は？ | 幅75～185mm、高さ30～70mmのワークをお使いになれます。ただし、しっかりと封がされ、サイドベルトではさんで搬送できる形状である必要があります。 |
| 高速タイプはありますか？ | 100枚/分の上コの字貼機もご用意しています。この機種では幅広ラベルを使用するので、ラベルロールの交換頻度が少なくて済みます。 |
