あらゆる円筒ワークに対応可能なラベラー
LA-5M 円筒貼機
手作業では難しい円筒・角筒容器の側面へのラベル貼り付けを高精度に実現できます。
簡単な段取り替えでサイズ変更ができ、円筒容器から角筒容器への変更も可能です。
※写真は切離装置のオプションが付いた仕様です。
About labeling
貼り付けについて
貼付け容器
貼付け位置
Outline of the Product

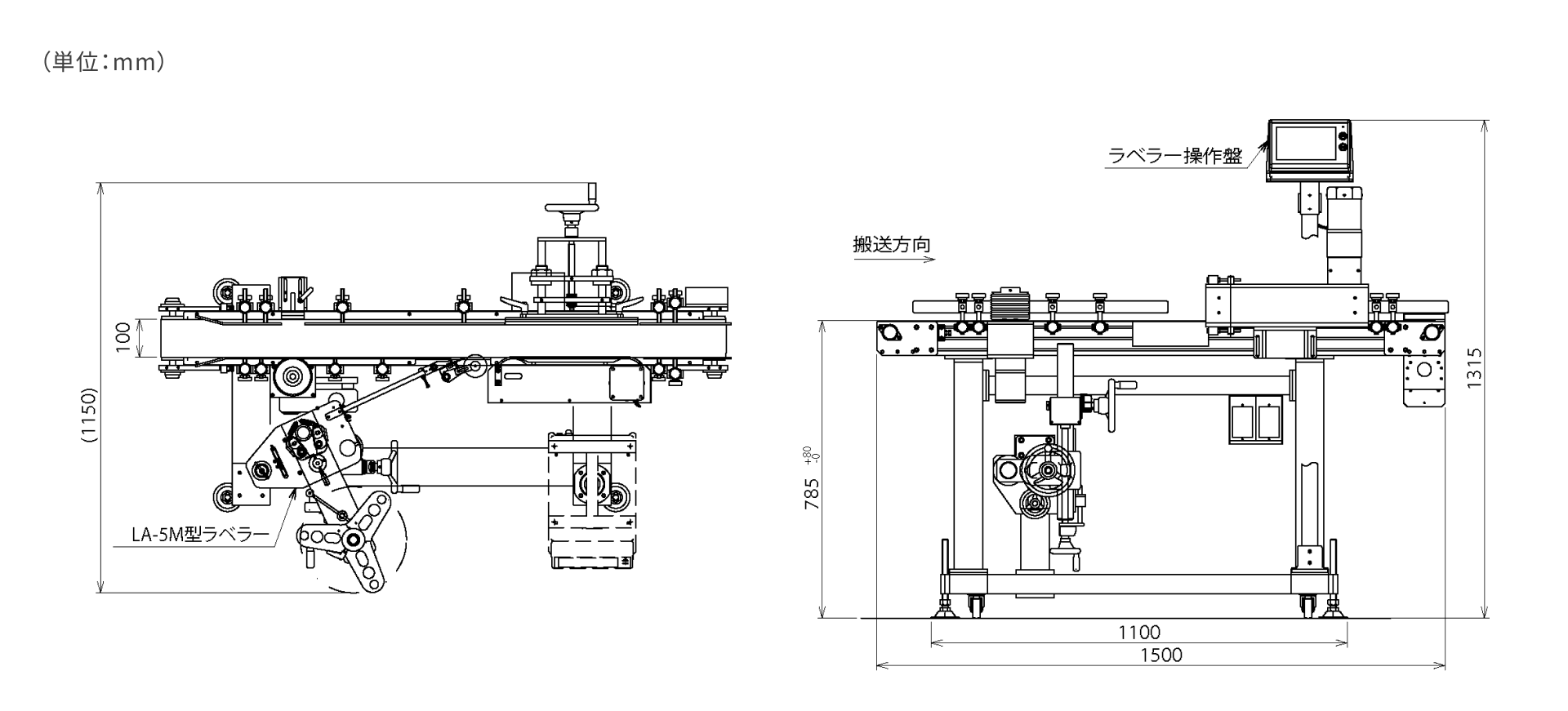

外形寸法図
Specification
仕様
- 型式
- LA-5M 円筒貼機
- 処理能力
- 50枚/分（ワークピッチ200mmの場合）
- 品種登録数
- 100品種
- 駆動方式
- ACサーボモータ
- コンベヤ仕様
-
- ベルト幅
- 100mm
- 長さ
- 1,500mm
- 高さ
- 785mm（+80mm、-0mm）
- 搬送速度
- 可変速
- 外形寸法
- 1,500（幅）×1,150（奥行）×1,315（高さ）mm
- 質量
- 約180kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大1kW
Label specification
ラベル仕様
- 台紙幅
- 15mm～120mm
- ラベル長
- 15mm～300mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（ミラーコート紙K8NS7にて約380m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
Label specification
ワーク仕様
- 円筒
- ø30mm～100mm
- 角筒
- 30x30mm～100x100mm
- 高さ
- 50mm～400mm
Option list
オプション一覧

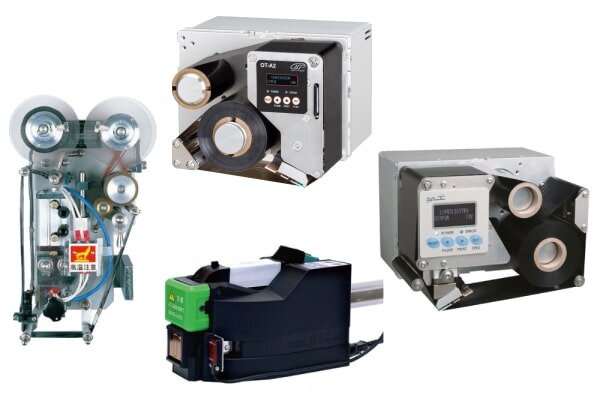

印字機
お客さまのご要望にお応えした印字プリンタをラベリングシステムに搭載できます。詳細はお問合せください。

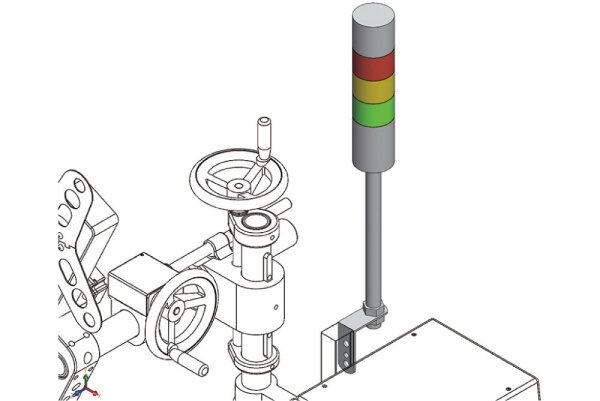

シグナルタワー
各種通知としてご利用いただけます。ブザー付きの物もご用意しております。

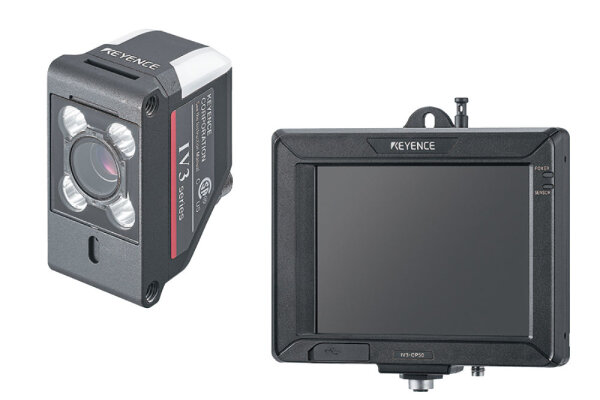

印字検査装置

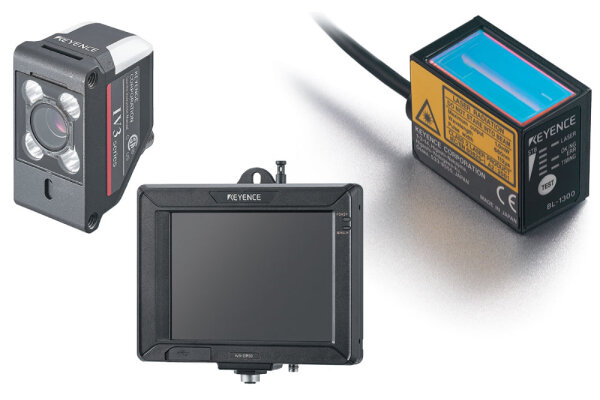

貼り付け検査装置
ラベル残量検知機能
ラベルが少なくなるとお知らせします。
切離装置
ターンテーブル
ラベル貼り付け済の製品を省スペースで溜めておくことができます。
List of brochures

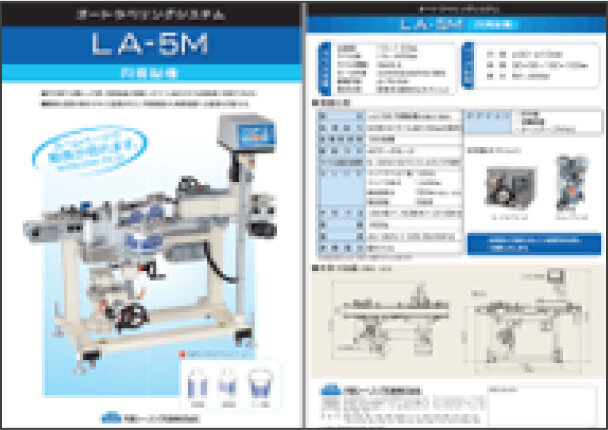

パンフレット一覧
よくあるご質問
| 印字機は搭載できますか？ | 活字方式の「ホットプリンタ」、または活字交換が不要な「サーマルプリンタ」をオプションでお選びいただけます。 |
|---|---|
| 印字機でバーコードを印字できますか？ | ラベラーに搭載できる印字機では、バーコードを印字できません。 バーコード印字が必要な場合は、LA-8 SERIESをお使いください。 |
| ラベルの交換にかかる時間は？ | 慣れた方であれば、20～30秒でラベルを交換することができます。一般の方でも1分位です。 |
