サーマル印字の下貼専用機
LA-8MX 下貼機
About labeling
貼り付けについて
貼付け容器
貼付け位置
Outline of the Product

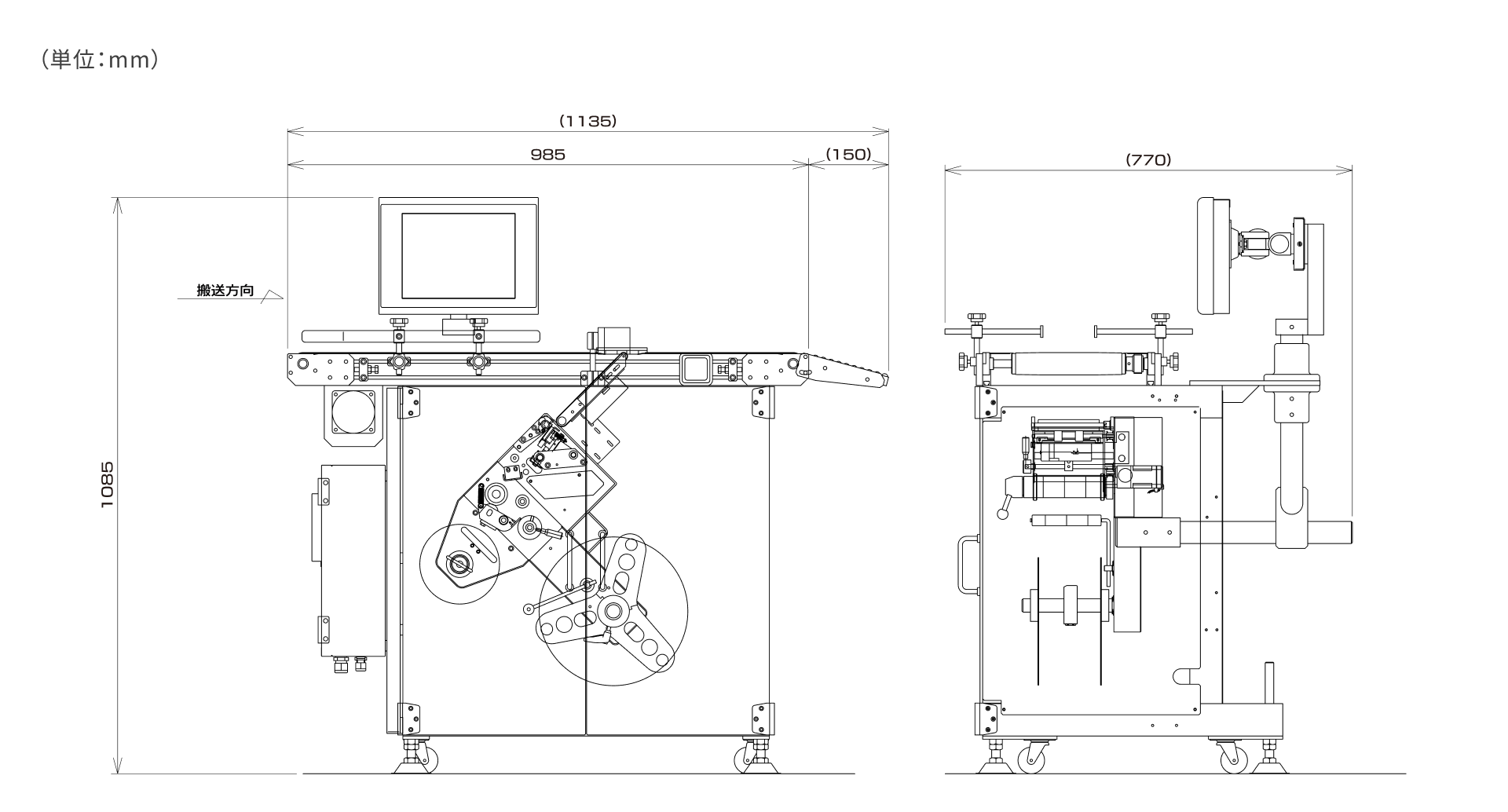

外形寸法図
Specification
仕様
- 型式
- LA-8MX 下貼機（右流れ/左流れ）
- 処理能力
- 60枚/分（ワークピッチ335mmの場合）
- 品種登録数
- 最大2,560品種（印字データ容量とフォーマット数によって減少）
- 駆動方式
- ステッピングモータ
- インターフェイス
- RS-232C、USBポート、LANポート
- ソフトウェア
- 専用のラベル編集ソフトウェアが別途必要
- コンベヤ仕様
- ベルト幅
- 200mm
- 長さ
- 985mm+150mm（排出ローラ）
- 高さ
- 795mm（+80mm、-0mm）
- 搬送速度
- 20.1m/分（50Hz）、24.1m/分（60Hz）
- 外形寸法
- 1,135（幅）×770（奥行）×1,085（高さ）mm
- 質量
- 約100kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大500W
- 使用環境
- 温度0～35°C、湿度30～85%RH（結露しないこと）
- 印字仕様（LA-8MX）
- 方式
- 感熱方式（直接発色）
- ヘッド密度
- 12ドット/mm（300dpi相当）
- 印字幅
- 80mm、128mm（オプション）
- 印字速度
- 100mm/秒
Label specification
ラベル仕様
- 台紙幅
- 40mm～100mm（オプションにて最大150mmまで対応可能）
- ラベル長
- 40mm～110mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（サーマル紙V8NS7にて約400m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
Option list
オプション一覧
シグナルタワー
各種通知としてご利用いただけます。ブザー付きの物もご用意しております。
検査カメラ
印字検査、貼り付け検査等にご利用いただけます。
バーコードリーダ
LA-8 SERIESで印字・貼り付けしたラベルのバーコードを検査するシステムです。
実際に小型リーダーを使用して、バーコードを読み取れるかどうかを検査します。
ヘッド切れ確認とラベルの貼り付け有無を兼ねて使用できます。
照合機を加えれば、バーコードのデータ照合を行うこともできます。
実際に小型リーダーを使用して、バーコードを読み取れるかどうかを検査します。
ヘッド切れ確認とラベルの貼り付け有無を兼ねて使用できます。
照合機を加えれば、バーコードのデータ照合を行うこともできます。
