化粧ラベルと表示ラベルを同時に貼り付けが可能
LA-5M/8MX 上下貼機
300dpiプリンタでバーコードやリサイクルマークも高品質印字。
食品用表示ラベルなどの印字貼り付けに最適。
食品用表示ラベルなどの印字貼り付けに最適。
300dpiプリンタでバーコードやリサイクルマークも高品質印字。
食品用表示ラベルなどの印字貼り付けに最適。
食品用表示ラベルなどの印字貼り付けに最適。
About labeling
貼り付けについて
貼付け容器
貼付け位置
Device introduction video
機器紹介動画

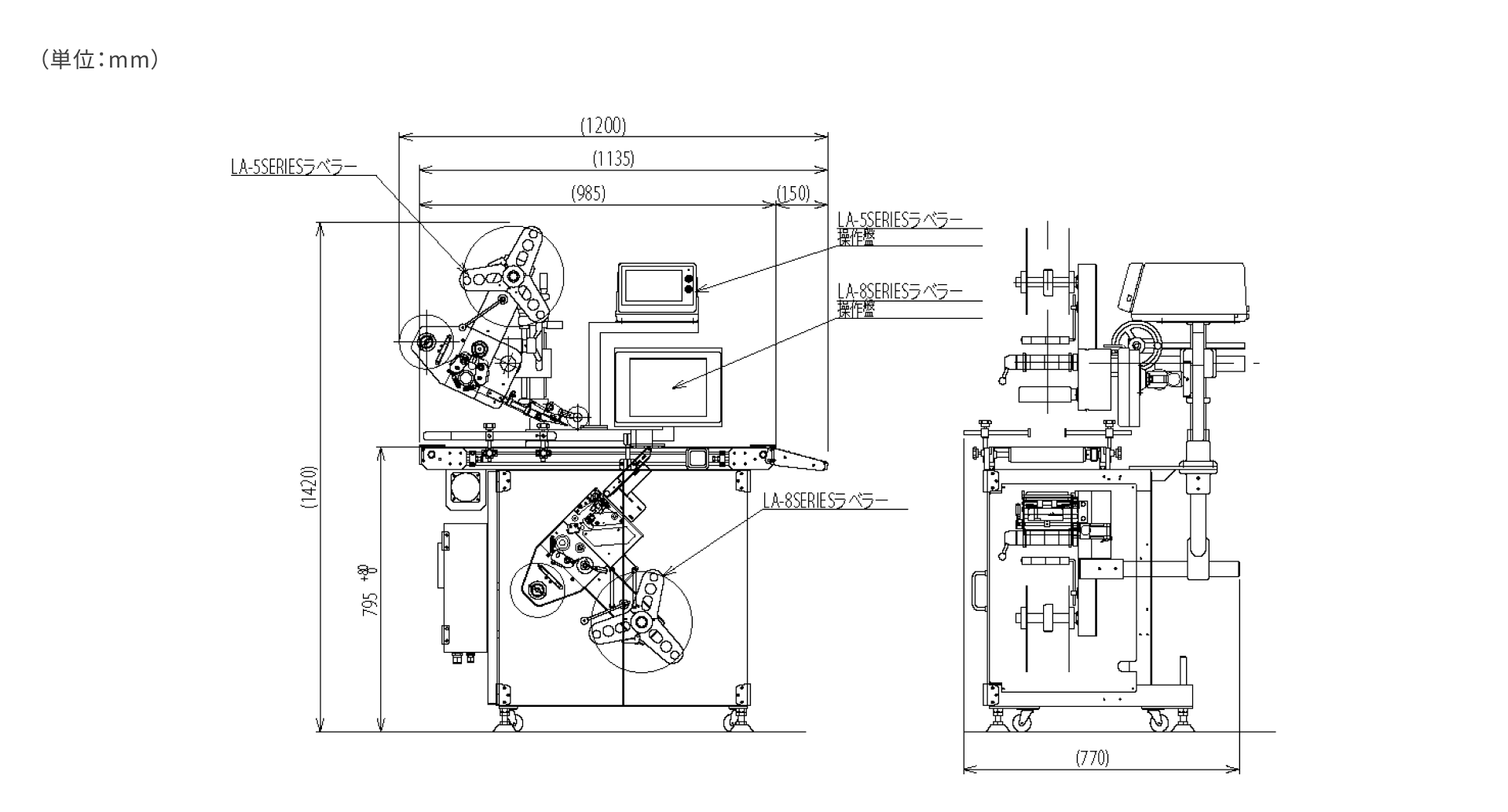

Outline of the Product
外形寸法図
Specification
仕様
- 型式
- LA-5M/8MX 上下貼機（右流れ/左流れ）
- 処理能力
- 60枚/分（ワークピッチ335mmの場合）
- 品種登録数
- LA-5M
- 100品種
- LA-8MX
- 最大2,560品種（印字データ容量とフォーマット数によって減少）
- 駆動方式
- LA-5M
- ACサーボモータ
- LA-8MX
- ステッピングモータ
- インターフェイス
- LA-8MX
- RS-232C、USB、LAN
- ソフトウェア
- LA-8MX
- 専用のラベル編集ソフトウェアが別途必要
- 推奨品
- LAフォーマットエディタ
- コンベヤ仕様
- ベルト幅
- 200mm
- 長さ
- 985mm+150mm（排出ローラ）
- 高さ
- 795mm（+80mm、-0mm）
- 搬送速度
- 20.1m/分（50Hz）、24.1m/分（60Hz）
- 外形寸法
- 1,200（幅）×770（奥行）×1,420（高さ）mm
- 質量
- 約140kg
- 電源・消費電力
- AC100V±10% 50/60Hz・最大1.0kW
- 使用環境
- 使用周囲温度0～35℃、使用周囲湿度30～85％RH（結露しないこと）
- 印字仕様（LA-8MX）
- 方式
- 感熱方式（直接発色）
- ヘッド密度
- 12ドット/mm（300dpi相当）
- 印字幅
- 80mm、128mm（オプション）
- 印字速度
- 100mm/秒
Label specification
ラベル仕様（LA-5M）
- 台紙幅
- 15mm～120mm（オプションにて最大240mmまで対応可能）
- ラベル長
- 15mm～300mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（ミラーコート紙K8NS7にて380m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
Label specification
ラベル仕様（LA-8MX）
- 台紙幅
- 40mm～100mm（オプションにて最大150mmまで対応可能）
- ラベル長
- 40mm～110mm
- ラベル間隔
- 3mm以上
- ロール外径
- ø280mm（サーマル紙V8NS7にて約400m巻き）
- 紙管内径
- ø76.2mm
- 巻き仕様
- 表巻き/裏巻き（オプション）
Option list
オプション一覧

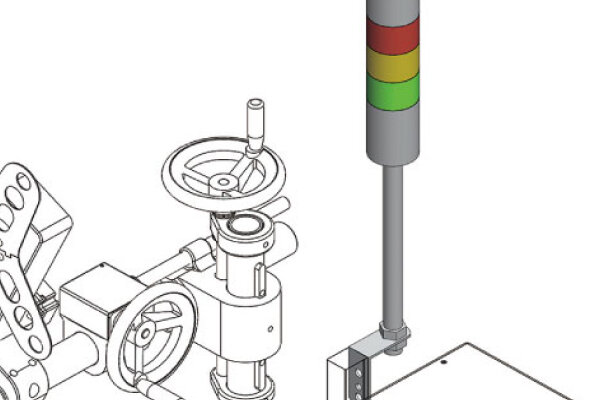

シグナルタワー
各種通知としてご利用いただけます。ブザー付きの物もご用意しております。
ラベル残量検知機能
ラベルが少なくなるとお知らせします。
検査カメラ
印字検査、貼り付け検査等にご利用いただけます。

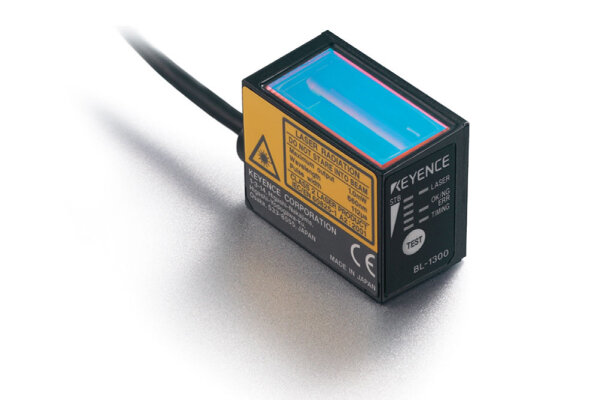

バーコードリーダ
LA-8 SERIESで印字・貼り付けしたラベルのバーコードを検査するシステムです。
実際に小型リーダーを使用して、バーコードを読み取れるかどうかを検査します。
ヘッド切れ確認とラベルの貼り付け有無を兼ねて使用できます。
照合機を加えれば、バーコードのデータ照合を行うこともできます。
実際に小型リーダーを使用して、バーコードを読み取れるかどうかを検査します。
ヘッド切れ確認とラベルの貼り付け有無を兼ねて使用できます。
照合機を加えれば、バーコードのデータ照合を行うこともできます。
List of brochures

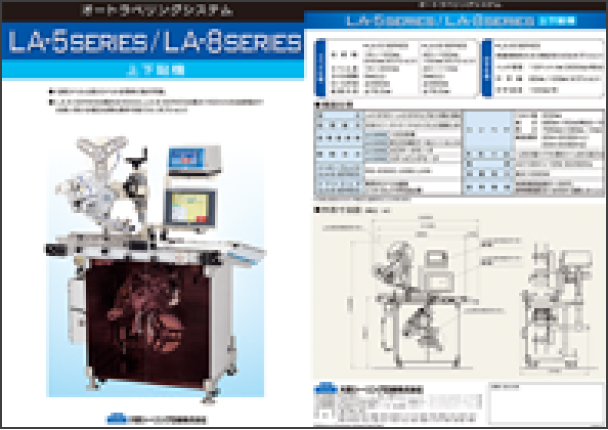

![LA-5 SERIES/LA-8 SERIES 上下貼機カタログ [PDF 1.2MB]](/images/products/labeling/la-5m_8mx_top_bottom_pasting/img-la-5m_8mx_top_bottom_pasting04.jpg)
